سوالات متداول درباره اتصالات فلزی رده ۴۰

اتصالات فلزی رده 40 یا Schedule 40 به گویایی فشار کاری، ضخامت دیواره و کاربردهای مناسب اشاره دارد. این دسته از اتصالات به دلیل وجود استانداردهای مشخص، گواهی‌های کیفیت و پروژه‌های متنوع، جایگاه ویژه‌ای در مهندسی فرآیند، تأسیسات ساختمانی و صنایع سنگین پیدا کرده‌اند. در این راهنما، به بررسی سوالات متداول درباره اتصالات فلزی رده ۴۰  شامل تعاریف پایه، مواد سازنده، تفاوت با رده‌های دیگر، انواع متداول، روش‌های تشخیص کیفیت، استانداردها و کاربردهای صنعتی می‌پردازیم و نکات مهمی را در خرید و نصب و نگهداری ارائه می‌دهیم.

1. اتصالات فلزی رده 40 چیست؟ چرا اینقدر مهم است؟

• تعریف: اتصالات فلزی رده 40 قطعاتی هستند که برای اتصال لوله‌ها و تغییر جهت جریان سیالات در سیستم‌های پایپینگ استفاده می‌شوند. واژه “رشته 40” یا Schedule 40 نشان دهنده ضخامت دیواره و ظرفیت تحمل فشار این اتصالات در محدوده‌ای از دما و فشار است.

• اهمیت: این اتصالات پایه‌ای برای ایمنی سیستم‌های لوله‌کشی هستند. ضخامت دیواره و جنس ماده نه تنها مقاومت در برابر فشار داخلی را تعیین می‌کند بلکه تأثیر مستقیمی بر مقاومت در برابر خوردگی، دما، فرسایش داخلی و طول عمر سیستم دارد. استانداردهای ساخت و بازرسی، سازگاری با سیال و محیط، و راستی‌آزمایی ابعاد، همگی به کارایی و ایمنی سیستم منجر می‌شوند.

• کاربردها: نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها، ساختمان‌سازی، صنایع غذایی و دارویی، کشاورزی و پروژه‌های زیرساختی.

2. چه موادی در ساخت اتصالات رده 40 استفاده می‌شود؟

• فولاد کربنی (Carbon Steel): رایج‌ترین ماده برای اتصالات رده 40 در بسیاری از پروژه‌های عمومی و با فشار متوسط تا بالا است. هزینه مناسب و داشتن مقاومت مکانیکی مناسب از مزایای آن است.

• فولاد آلیاژی: در برخی کاربردها برای افزایش مقاومت در برابر حرارت یا خوردگی استفاده می‌شود.

• فولاد ضد زنگ (Stainless Steel): در محیط‌های خورنده، با دمای بالا یا الزامات بهداشتی و غذایی، گزینه بهتری است. مقاومت در برابر خوردگی و عمر طولانی از مزایای آن است.

• چدن (Cast Iron): در برخی کاربردهای سبک‌تر یا برای برخی فرایندهای خاص استفاده می‌شود؛ دارای خاصیت‌های فشرده و هدایت حرارتی متفاوت است و باید با دقت در نظر گرفته شود.

• آلیاژهای ویژه: برای شرایط خاص دمایی یا فشارهای شدید، مانند آلیاژهای مقاوم در برابر خوردگی یا آلودگی‌های شیمیایی.

• نکته کلیدی: انتخاب ماده به سیال، فشار کاری، دما، محیط عملیاتی، هزینه و مدت زمان بهره‌برداری بستگی دارد. محیط‌های خورنده، اسیدی یا بازی، یا وجود گازهای خاص می‌تواند انتخاب ماده را محدود یا ترجیحی کند.

3. اتصالات رده 40 چه تفاوت‌هایی با اتصالات رده‌های دیگر دارند؟

• ضخامت دیواره: مهم‌ترین تفاوت است. Schedule 40 نسبت به رده‌های پایین‌تر (مثلاً Schedule 10 یا 20) ضخامت دیواره بیشتری دارد و در نتیجه فشار کاری بالاتری را تحمل می‌کند.

• محدوده فشار و دما: رده‌های بالاتر مانند Schedule 80/160 یا DN/IPS بالا، برای فشار و دمای بالاتر طراحی شده‌اند. رده 40 برای فشارهای متوسط تا نسبتاً بالا مناسب است.

• وزن و قطر: با افزایش رده، وزن و قطر متوسط هم افزایش می‌یابد. این امر بر گزینه‌های نصب و تحمل سازه‌ای اثر دارد.

• کاربرد: رده‌های پایین‌تر برای پروژه‌های با فشار کمتر مناسب‌اند، در حالی که رده‌های بالاتر برای پروژه‌های صنعتی با فشارهای بالا استفاده می‌شوند.

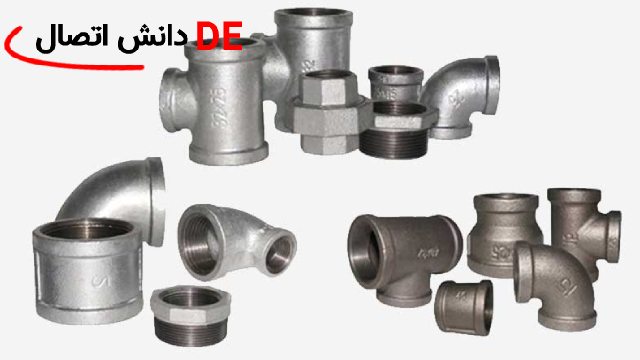

4. انواع متداول اتصالات رده 40 کدامند؟

• زانویی (Elbow): جهت تغییر مسیر لوله، معمولاً در زوایای 45 و 90 درجه عرضه می‌شود.

• سه‌راهی (Tee): برای انشعاب گرفتن از خط لوله؛ نوع‌های کاهشی یا غیرکاهشی موجود است.

• کاهنده (Reducer): اتصال لوله‌هایی با قطرهای متفاوت؛ می‌تواند کاهشی یا افزایشی باشد.

• درپوش (Cap): مسدود کردن انتهای لوله.

• بوشن (Coupling): اتصال دو لوله با قطر برابر.

• فلنج (Flange): واسطه اتصال دو بخش با امکان جدا شدن، با پیچ و مهره‌های گوناگون (کربن، آلیاژهای مقاوم در برابر حرارت، استنلس استیل).

• پنج‌راهی (Cross): برای اتصال به چهار خط موازی یا ترکیبی (در برخی استانداردها).

• فیتینگ‌های تخصصی: واشرها، بست‌ها، گیره‌ها و سایر لوازم جانبی که در سیستم‌های پیچیده استفاده می‌شوند.

• نکته: هر کدام از این اتصالات می‌تواند به صورت جوشی (Butt-weld) یا رزوه‌ای یا فلنج دار ارائه شود. جنس سطح و پوشش سطحی نیز بر قابلیت مقاومت در برابر خوردگی اثر دارد.

5. چگونه می‌توان کیفیت اتصالات رده 40 را تشخیص داد؟

کیفیت این اتصالات از طریق چند شاخص کلیدی ارزیابی می‌شود:

• استانداردها و گواهی‌نامه‌ها:

  • بررسی مطابقت با استانداردهای معتبر مانند ASME B16.9 (اتصالات جوشی)، ASME B16.11 (اتصالات فورج شده) و ASTM (مواد اولیه) برای تعیین قابلیت اعتماد و سازگاری.

  • گواهی‌های مواد (Mill Test Reports) و گواهی‌های بازرسی کیفیت (QA/QC) همراه با تاریخ تولید و شماره سریال.

• بازرسی ابعادی:

  • بررسی ابعاد دقیق با استفاده از کالیبراسیون ابزارها (کالیندرها، میکرومتر و …)

  • همترازی دقیق بخش‌های جوش‌خورده و اتصال دهنده‌ها.

• کیفیت جوش:

  • بررسی سطح جوش، وجود حفرات، ترک‌های سطحی، شکل و اندازه قیدها و شکست‌های احتمالی در مناطق جوش.

  • انجام تست‌های غیر مخرب مانند Dye penetrant یا MPI برای تشخیص عیوب سطحی، و حتی تست‌های مخرب در برخی پروژه‌ها.

• پرداخت سطح:

  • سطحی تمیز، بدون پوسته، بدون زنگ‌زدگی و عیوب ظاهری.

  • سطح پوشش‌های محافظ مناسب در محیط‌های خورنده.

• ابعاد و tolerances:

  • مطابقت دقیق با استانداردهای مربوطه و toleranceهای مجاز در اسناد فنی.

• اعتبار سازنده و فروشنده:

  • سابقه شرکت، گواهی‌های ISO یا سایر نشان‌های کیفیت، و حضور بازار.

• آزمایش‌های فنی:

  • آزمایش‌های فشاری، تست‌های عملکرد در شرایط استاندارد یا محیط کارگاهی برای اطمینان از عملکرد در شرایط عملیاتی.

• روش‌های اضافی:

  • انجام نمونه‌برداری از مواد جهت تحلیل کِیفی، آزمایش‌های مکانیکی (کششی، سختی)، و بررسی ساختار میکروسکوپی برای موادی خاص.

6. آیا اتصالات رده 40 برای هر فشاری مناسب هستند؟

خیر. اتصالات رده 40 برای محدوده فشاری خاصی طراحی شده‌اند و حداکثر فشار قابل تحمل به ماده ساخت، قطر داخلی، دمای کاری و روش نصب بستگی دارد. برای کاربردهای با فشار بسیار بالا، باید از اتصالات با رده‌های بالاتر (مثلاً رده 80، 160 یا بالاتر، بسته به استاندارد و مواد) استفاده نمود. همچنین، دمای عملیاتی نیز عامل مهمی است: در دماهای بالای محدوده طراحی، احتمال تغییراتی در خواص مکانیکی وجود دارد که می‌تواند به کاهش طول عمر یا ایمنی منجر شود. برای سیالات تحت فشار بالا و دمای بالا، انتخاب صحیح رده و مواد ضروری است.

• نکات کاربردی:

  • بررسی نکردن فشاری که سیستم تحت آن کار می‌کند از منابع خطا است.

  • در سیستم‌های با فشار دیداری بالا یا تغییرات فشار، از اتصالات با پوشش یا ماده مقاوم در برابر شرایط حرارتی و شیمیایی استفاده کنید.

  • رعایت اشتراک‌های تولیدکننده و استانداردهای نصب در نهایت به ایمنی کمک می‌کند.

7. چه استانداردهایی برای اتصالات رده 40 وجود دارد؟

• ASME B16.9: استاندارد اتصالات جوشی (Butt Weld) برای لوله‌های با سایزهای معین و ضخامت‌های مشخص.

• ASME B16.11: استاندارد اتصالات فورج شده (Forged Fittings) مانند زانویی، سه راهی و کاهنده در برخی رده‌ها و سایزها.

• ASME B16.5: فلنج‌های صنعتی برای اتصال‌ها با سطوح استاندارد (در برخی پروژه‌ها به کار می‌رود).

• ASTM: استانداردهای مواد اولیه (فلزات) شامل ترکیبات شیمیایی، خواص مکانیکی، و روش‌های تولید.

• ISO/EN استانداردهای مرتبط: برای سیستم‌های بین‌المللی و استانداردهای کیفیت در برخی پروژه‌های خارج از ایالات متحده.

• سایر استانداردهای محلی و صنعتی: بسته به کشور، صنایع و قراردادهای پروژه می‌تواند الزامات ویژه‌ای وجود داشته باشد (مثلاً استانداردهای مربوط به صنایع غذایی یا دارویی).

• نکته: رعایت استانداردها به معنی داشتن تطابق با الزامات ایمنی، کارایی و بازرسی است و گواهی‌نامه‌های هم‌پوشانی می‌تواند پروژه را از نظر تأخیر و هزینه محافظت کند.

8. اتصالات رده 40 در چه صنایعی کاربرد دارند؟

• نفت و گاز: برای خطوط فرآورده‌های نفتی، گاز، آب بومی و سیستم‌های فشار پایین تا متوسط استفاده می‌شوند.

• پتروشیمی و شیمیایی: در سیستم‌های مختلفی از انتقال مواد با خواص شیمیایی متفاوت استفاده می‌شوند. جنس و پوشش مناسب در برابر خوردگی‌شیمیایی اهمیت دارد.

• نیروگاه‌ها و تصفیه‌خانه‌ها: برای آب، بخار، روغن و سیالات خنک‌کننده استفاده می‌شوند.

• ساختمان‌سازی و تأسیسات ساختمانی: سیستم‌های گرمایشی، سرمایشی، لوله‌کشی آب و فاضلاب تا سطح 40 را در بر می‌گیرند.

• صنایع غذایی و دارویی: در برخی محیط‌های با الزامات بهداشتی، استفاده از فولاد ضد زنگ و پوشش‌های مناسب می‌تواند لازم باشد.

• کشاورزی و آبیاری: در پروژه‌های آبیاری و سیستم‌های آبی با فشار متوسط تا بالا استفاده می‌شود.

9. چگونه اتصالات رده 40 نصب می‌شوند؟

روش‌های نصب به نوع اتصال بستگی دارد:

• جوشکاری (Butt Weld):

  • مناسب برای اتصالات جوشی (Elbows, Tees, Reducers و غیره).

  • رعایت پروتکل‌های جوشکاری و دستورالعمل‌های ایمنی کارگران، استفاده از گازهای محافظ مناسب (مثلاً آرگون، مخلوط‌های خنثی)، تمیزکاری و آماده‌سازی سطح.

  • استفاده از تجهیزات بازرسی کیفیت مانند دستگاه‌های اولیه ردیابی در زمان جوش، و انجام تست‌های غیر مخرب پس از جوش (DPI یا MPI، در مواردی Dye Penetrant) برای اطمینان از بدون عیب بودن جوش.

• رزوه‌ای:

  • برای اتصالات رزوه‌ای یا نقاط اتصال ساده می‌تواند از واشر یا گسکت و نوار تفلون استفاده شود تا درزها در برابر نشتی جلوگیری شوند.

  • باید رزوه‌ها با دقت و با توجه به استانداردهای مربوطه انجام شوند تا نتیجه مطلوب به دست آید.

• فلنجی:

  • اتصال فلنج با گسکت و پیچ و مهره‌ها، مطابق با استانداردهای مربوط به فلنج، با ترتیب و گام‌های مشخص برای اطمینان از نحوه اتصال مناسب و بدون نشتی.

  • بازرسی لبه‌های فلنج، گسکت و پیچ‌ها برای تراز و فشار مناسب.

• نکات عمومی نصب:

  • آماده‌سازی مناسب سطوح، تمیزکاری، استفاده از ابزارهای مناسب و رعایت بدون گرد و خاک بودن سطح.

  • در سیستم‌های با فشار بالا، هنگام نصب، باید از میزان سفتی مناسب استفاده کرد تا نشتی کاهش یابد.

  • در محیط‌های با دمای بالا، از ابزار و پوشش‌های مناسب برای حفاظت از دست و پوست استفاده شود.

  • رعایت دستورالعمل‌های ایمنی، از جمله استفاده از تجهیزات حفاظت فردی و کنترل خطرات منطقه کار.

10. آیا اتصالات رده 40 قابل بازیافت هستند؟

بله. اکثر اتصالات فلزی رده 40 از موادی مانند فولاد و چدن ساخته شده‌اند که قابل بازیافت هستند. این ویژگی به حفظ محیط زیست و کاهش مصرف منابع کمک می‌کند. بازیافت می‌تواند به کاهش هزینه‌های مواد اولیه و کاهش اثرات زیست‌محیطی پروژه‌های صنعتی کمک کند.

• نکته‌های عملی:

  • حفظ و نگهداری مناسب برای بازیافت: تفکیک مواد از ابتدا در محل پروژه.

  • رعایت قوانین محلی در خصوص بازیافت و فروش ضایعات فلزی.

  • توجه به ترکیبات آلیاژی و پوشش‌های سطحی که ممکن است در فرایند بازیافت تأثیر بگذارند.

11. چگونه عمر مفید اتصالات رده 40 را افزایش داد؟

برای افزایش عمر مفید اتصالات رده 40 از روش‌های زیر می‌توان استفاده کرد:

• انتخاب مواد مناسب:

  • با توجه به سیال، شرایط محیطی و دمای کاری، جنس ماده و پوشش سطحی مناسب انتخاب شود.

• طراحی و شیارها و تیکه‌ها:

  • طراحی صحیح سیستم، جلوگیری از نقاط تمرکز تنش و جلوگیری از خمیدگی‌های ناخواسته درمراحل نصب.

• نصب اصولی:

  • رعایت روش‌های صحیح جوشکاری و رزوه‌کاری و استفاده از آزمون‌های بازرسی کیفیت.

  • استفاده از نکردن فشار بالاتر یا بیش از حدمجاز در خط لوله.

• بازرسی‌های منظم:

  • بررسی‌های دوره‌ای برای نشتی، خوردگی و فرسایش، به ویژه در محیط‌های خورنده.

  • انجام بازرسی‌های غیر مخرب گه‌گاه برای تشخیص عیوب زودهنگام.

• پوشش‌های محافظ:

  • در محیط‌های خورنده یا با وجود بخار‌های شیمیایی، پوشش‌های مقاوم در برابر خوردگی و گودال‌های حفاظت را به کار ببرید.

• نگهداری مناسب:

  • جلوگیری از تجمع آلودگی‌ها و مواد بدبو در داخل خطوط، برنامه‌ریزی برای تعویض قطعات فرسوده یا معیوب.

• بهبود طراحی:

  • استفاده از اتصالات با طراحی مناسب و تقویت شده برای تقسیم بار و جلوگیری از بارهای ضربه‌ای یا لرزش.

• نتیجه: عمر مفید بیشتر با ترکیبی از انتخاب مناسب مواد، نصب دقیق، نگهداری منظم و عملکرد صحیح سیستم حاصل می‌شود.

12. نکات مهم در خرید اتصالات رده 40 چیست؟

• استانداردها و گواهی‌نامه‌ها:

  • اطمینان از اینکه محصولات مطابق با استانداردهای معتبر (ASME B16.9، ASME B16.11، ASTM و غیره) تولید شده‌اند.

  • درخواست گواهی‌نامه‌های کیفیت، آزمایش‌های مواد و بازرسی‌ها و همچنین گزارش‌های سلولی ساخت و تولید.

• مواد:

  • جنس ماده اولیه باید با کاربرد شما همخوانی داشته باشد. برای محیط‌های خورنده یا دمای بالا، فولاد ضد زنگ یا آلیاژهای مقاوم می‌تواند مناسب باشد.

• گواهی‌نامه‌ها و تأییدیه‌ها:

  • وجود گواهی‌های بازرسی تولید، سوابق کنترل کیفیت، و تأییدیه‌های سلامتی و ایمنی.

• ابعاد و رواداری:

  • ابعاد دقیق و رواداری‌های مجاز برای انتقال صحیح و بدون نشتی.

  • بررسی سایزهای استاندارد و تطبیق با لوله‌ها و تجهیزات مرتبط.

• اعتبار فروشنده:

  • خرید از مراکز معتبر با سابقه درخشان، بررسی نظرات و ارزیابی‌های مشتریان، و وجود خدمات پس از فروش.

• قیمت و نرخ:

  • مقایسه قیمت‌ها و بررسی ارزش کل خرید، از جمله هزینه‌های نصب، حمل و نقل و نگهداری.

• خدمات پس از فروش:

  • وجود پشتیبانی فنی، خدمات نصب و راهنمایی‌های کاربردی از فروشنده.

• راهنمایی تخصصی:

  • مشاوره تخصصی درباره انتخاب نوع اتصال (جوشی، رزوه‌ای یا فلنج) با توجه به پروژه شما.

• برنامه‌ریزی تحویل:

  • زمان تحویل، موجودی انبار و قابلیت تأمین در مدت پروژه.

• حمل و نقل و بسته‌بندی:

  • حفاظت از قطعات در حین حمل و بسته‌بندی مناسب برای جلوگیری از آسیب.

• شرایط حمل و نقل و نگهداری:

  • شرایط نگهداری در انبار، دما و رطوبت مناسب برای حفظ کیفیت و جلوگیری از خوردگی.

• توصیه نهایی برای خرید: برای خرید مطمئن و با کیفیت اتصالات فلزی رده 40، به فروشگاه “دانش اتصال” مراجعه کنید. این فروشگاه با سال‌ها تجربه در زمینه تامین اتصالات و لوله‌های صنعتی، مشاوره‌های تخصصی و محصولاتی با کیفیت بالا را به شما ارائه می‌دهد.
