در دنیای پیچیده و مهندسی‌شده سیستم‌های لوله‌کشی صنعتی و ساختمانی، هر جزئی نقشی حیاتی ایفا می‌کند. از انتقال سیالات پرفشار در پالایشگاه‌ها گرفته تا سیستم‌های آبرسانی ظریف در ساختمان‌ها، لوله‌ها و اتصالات آن‌ها باید از بالاترین استانداردها برخوردار باشند. در میان این اتصالات، قیمت تبدیل مانیسمان جایگاهی ویژه دارد. این قطعه، که وظیفه تغییر قطر لوله‌ها را بر عهده دارد، به دلیل ماهیت “مانیسمان” یا بدون درز بودن، مقاومت، دوام و اطمینان‌بخشی بی‌نظیری را ارائه می‌دهد.

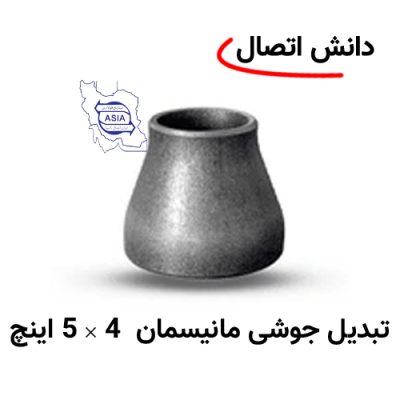

تبدیل مانیسمان چیست

با هدف ارائه یک منبع جامع و تخصصی، به ابعاد مختلف تبدیل مانیسمان خواهیم پرداخت. ما قصد داریم سفری را آغاز کنیم که از درک عمیق ماهیت اتصالات مانیسمان آغاز شده و با تشریح دقیق انواع، کاربردها، مشخصات فنی، عوامل مؤثر بر قیمت و نکات کلیدی در انتخاب و نصب آن‌ها ادامه می‌یابد. به طور خاص، عناوینی چون اتصالات مانیسمان، گپ مانیسمان، تبدیل کج، زانوی مانیسمان، قیمت اتصالات لوله مانیسمان، سه راهی مانیسمان، قیمت اتصالات مانیسمان رده ۴۰ و تبدیل گالوانیزه را با جزئیات کامل مورد بررسی قرار خواهیم داد.

هدف ما این است که پس از مطالعه این مقاله، شما نه تنها با تبدیل مانیسمان و اهمیت آن آشنا شوید، بلکه قادر به انتخاب آگاهانه و صحیح این محصولات برای پروژه‌های خود باشید. در نهایت، با معرفی فروشگاه دانش اتصال، شما را در مسیری قرار خواهیم داد تا بتوانید با اطمینان خاطر، باکیفیت‌ترین محصولات را با مناسب‌ترین قیمت تهیه کنید. این راهنمای حدود ۵۰۰۰ کلمه‌ای، گامی بلند در جهت ارتقای دانش شما در زمینه اتصالات لوله مانیسمان خواهد بود.

اتصالات مانیسمان سنگ بنای انتقال ایمن سیالات

اتصالات مانیسمان، اصطلاحی کلیدی در صنعت لوله‌کشی است که به گروهی از قطعات اتصال‌دهنده لوله‌ها اطلاق می‌شود که فرآیند تولید آن‌ها، برخلاف اتصالات درزدار، هیچ‌گونه جوشکاری را شامل نمی‌شود. این ویژگی بنیادین، تفاوت اصلی و مزیت رقابتی اصلی این اتصالات را رقم می‌زند.

چرا “بدون درز” مهم است؟

در لوله‌ها و اتصالات درزدار، یک خط جوش در امتداد بدنه وجود دارد. این خط جوش، به طور بالقوه، نقطه‌ی ضعف محسوب می‌شود. در شرایطی که لوله تحت فشار بالا، دمای متغیر، یا در معرض سیالات خورنده قرار می‌گیرد، این نقطه جوش می‌تواند مستعد نشتی، ترک‌خوردگی، یا خرابی باشد. اتصالات مانیسمان با حذف کامل این نقطه‌ی ضعف، ساختاری یکپارچه و کاملاً همگن را ارائه می‌دهند. این یکپارچگی، مقاومت در برابر پارگی و فشارهای داخلی را به شدت افزایش می‌دهد.

فرایند تولید اتصالات مانیسمان:

تولید این اتصالات معمولاً با استفاده از روش‌های پیشرفته‌ای مانند نورد گرم (Hot Rolling) و فورج (Forging) صورت می‌گیرد. در روش نورد گرم، یک لوله توپر (Solid Bar) در دمای بالا حرارت داده شده و سپس از طریق عبور از قالب‌ها و غلطک‌های مخصوص، شکل مورد نظر (مانند زانو، سه‌راهی، تبدیل) را به خود می‌گیرد. در روش فورج، فلز در حالت نیمه‌جامد، تحت فشار بسیار بالا، به شکل دلخواه درمی‌آید. هر دو روش، ساختاری متراکم، همگن و بدون حفره‌های هوایی یا ناخالصی‌های ساختاری را تضمین می‌کنند.

مزایای اصلی اتصالات مانیسمان:

• مقاومت بالا در برابر فشار: به دلیل ساختار یکپارچه، تحمل فشارهای بسیار بالاتری نسبت به اتصالات درزدار را دارند.
• مقاومت در برابر خوردگی: سطح داخلی صاف و یکنواخت، کمتر در معرض تجمع رسوبات و واکنش‌های خورنده قرار می‌گیرد.
• دوام و طول عمر بیشتر: کاهش نقاط ضعف منجر به عمر عملیاتی طولانی‌تر می‌شود.
• انتقال ایمن سیالات حساس: ایده‌آل برای خطوط انتقال نفت، گاز، بخار داغ، مواد شیمیایی خورنده و هر سیالی که نشتی آن می‌تواند خسارات جدی به همراه داشته باشد.
• جریان سیال روان‌تر: سطح داخلی صاف، افت فشار ناشی از اصطکاک را به حداقل می‌رساند.

انواع رایج اتصالات مانیسمان:
اتصالات مانیسمان طیف وسیعی از قطعات را شامل می‌شوند که هر کدام وظیفه خاصی در سیستم لوله‌کشی ایفا می‌کنند. در ادامه به برخی از مهم‌ترین آن‌ها اشاره می‌کنیم که در بخش‌های بعدی به تفصیل به برخی از آن‌ها خواهیم پرداخت:

• زانویی مانیسمان (Elbow): برای تغییر جهت جریان سیال در زوایای مختلف (معمولاً ۴۵ یا ۹۰ درجه).
• سه راهی مانیسمان (Tee): برای انشعاب گرفتن از خط اصلی یا ترکیب دو خط در یک مسیر.
• تبدیل مانیسمان (Reducer): برای اتصال لوله‌هایی با قطرهای متفاوت.
• کپ مانیسمان (Cap/Plug): برای مسدود کردن انتهای یک لوله.
• بوشن (Coupling): برای اتصال دو لوله هم‌قطر.
• ساکولت (Socket Weld): اتصالی که لوله درون یک سوکت قرار گرفته و سپس جوشکاری می‌شود (اگرچه خود قطعه مانیسمان است، اما اتصال نهایی شامل جوش است).

این اتصالات، ستون فقرات سیستم‌های لوله‌کشی مدرن هستند و انتخاب صحیح آن‌ها، تضمین‌کننده ایمنی، کارایی و طول عمر کل سیستم است.

گپ مانیسمان (Cap/Plug) قیمت تبدیل مانیسمان

گپ مانیسمان، که با نام‌های درپوش لوله یا پلاگ مانیسمان نیز شناخته می‌شود، یکی از اتصالات ضروری در هر سیستم لوله‌کشی است. وظیفه اصلی این قطعه، مسدود کردن یا پایان دادن به یک مسیر لوله‌کشی به صورت دائمی یا موقت است. تصور کنید در حال اجرای یک خط لوله هستید و در نقطه‌ای نیاز دارید که آن مسیر به پایان برسد. در اینجاست که گپ مانیسمان وارد عمل می‌شود.

ویژگی‌های کلیدی گپ مانیسمان:

• ساختار یکپارچه: همانند سایر اتصالات مانیسمان، گپ نیز بدون درز جوش تولید می‌شود. این امر آن را قادر می‌سازد تا در برابر فشارهای بالا و ارتعاشات مقاومت کند، بدون آنکه نگران نشتی از نقطه اتصال باشد.
• اتصال مطمئن: گپ‌ها معمولاً با رزوه (برای سایزهای کوچک) یا به صورت جوشی (مانند اتصالات فلنجی یا ساکولت) نصب می‌شوند. در هر دو حالت، اتصال قوی و غیرقابل نفوذ ایجاد می‌کنند.
• متریال متنوع: گپ مانیسمان از متریال‌های مختلفی مانند فولاد کربن (Carbon Steel)، فولاد ضد زنگ (Stainless Steel)، آلیاژهای خاص و … ساخته می‌شود که انتخاب آن‌ها بستگی به نوع سیال، دما، فشار و شرایط محیطی دارد.

کاربردهای گپ مانیسمان:

• پایان دادن به خطوط لوله: در انتهای خطوط لوله اصلی، انشعابات بلااستفاده، یا در نقاطی که نیاز به قطع جریان به صورت دائمی است.
• سیستم‌های پایپینگ آزمایشی (Hydrostatic Testing): در حین انجام تست هیدرو استاتیک، برای پر کردن و اعمال فشار به بخش‌های مشخصی از سیستم، گپ‌ها به کار می‌روند.
• حفاظت از انتهای لوله‌ها: در زمان حمل و نقل یا انبارداری، برای جلوگیری از ورود گرد و غبار، رطوبت و آلودگی به داخل لوله.
• صنایع نفت و گاز: در پالایشگاه‌ها، میادین نفتی و تاسیسات پتروشیمی، جایی که ایمنی اولویت بالایی دارد، گپ‌های مانیسمان به دلیل اطمینان‌پذیری بالا، کاربرد گسترده‌ای دارند.
• سیستم‌های صنعتی با فشار بالا: در هر صنعتی که نیاز به تحمل فشارهای بالا و جلوگیری از هرگونه نشتی وجود دارد.
• سیستم‌های انتقال سیالات خورنده: متریال مناسب گپ، مقاومت لازم در برابر خوردگی را فراهم می‌کند.

انواع گپ مانیسمان:

• گپ رزوه ای (Threaded Cap/Plug): که معمولاً در سایزهای پایین‌تر (تا ۲ اینچ) استفاده می‌شود و با رزوه داخلی یا خارجی نصب می‌گردد.
• گپ جوشی (Welding Cap/Plug): که به صورت یکپارچه به انتهای لوله جوش داده می‌شود و برای سایزهای بزرگتر و فشارهای بالاتر مناسب است. انواع آن شامل Butt Weld (تولید شده به روش فورج یا Casting) و Socket Weld می‌شود.
• گپ فلنجی (Flange Blind): هرچند فلنج در دسته اتصالات درزدار قرار می‌گیرد، اما فلنج کور (Blind Flange) وظیفه مسدود کردن انتهای خطوط فلنج‌دار را بر عهده دارد و گاهی در کنار اتصالات مانیسمان به کار می‌رود.

انتخاب گپ مانیسمان مناسب، با در نظر گرفتن سایز لوله، فشار کاری، دمای سیال، و نوع سیال، از اهمیت بالایی برخوردار است تا ایمنی و عملکرد صحیح سیستم تضمین شود.

تبدیل کج ایجاد انعطاف در مسیرهای پیچیده

تبدیل کج، همانطور که از نامش پیداست، نوعی اتصال است که علاوه بر تغییر قطر لوله‌ها، تغییر در راستای محور آن‌ها را نیز امکان‌پذیر می‌سازد. این ویژگی، آن را به ابزاری قدرتمند برای حل چالش‌های پیچیده در طراحی و اجرای سیستم‌های لوله‌کشی تبدیل کرده است.

تفاوت با تبدیل مستقیم:
در یک تبدیل مستقیم (Concentric یا Eccentric Reducer)، محور لوله ورودی و خروجی بر هم منطبق است. اما در تبدیل کج، این دو محور، موازی نیستند و زاویه‌ای بین آن‌ها وجود دارد. این زاویه می‌تواند به دلایل مختلفی در طراحی سیستم مورد نیاز باشد.قیمت تبدیل مانیسمان

مزایای تبدیل کج:

• ایجاد فضای مانور: در فضاهای محدود یا در مواقعی که موانعی در مسیر لوله‌کشی وجود دارد، تبدیل کج می‌تواند با انحراف جزئی، مسیر را باز کند.
• جلوگیری از تنش: گاهی اوقات، نیاز به اتصال لوله‌ها با قطرهای متفاوت که در راستاهای کمی متفاوت قرار دارند، وجود دارد. استفاده از تبدیل کج به جای استفاده از دو اتصال مجزا (مانند زانویی و تبدیل)، می‌تواند از تمرکز تنش در یک نقطه جلوگیری کند.
• طراحی خلاقانه: به مهندسان طراح این امکان را می‌دهد تا مسیرهای لوله‌کشی را با انعطاف‌پذیری بیشتری طراحی کنند و از ایجاد خمیدگی‌های شدید یا استفاده از تعداد زیادی اتصالات اضافی اجتناب کنند.
• کاهش تلفات انرژی: با کنترل بهتر جریان سیال و جلوگیری از ایجاد تلاطم‌های ناخواسته، می‌تواند به کاهش افت فشار کمک کند.

کاربردهای تبدیل :

• صنایع دریایی: در کشتی‌ها و سکوهای نفتی که فضا بسیار محدود و حیاتی است.
• تجهیزات صنعتی خاص: در ماشین‌آلات و دستگاه‌هایی که نیاز به اتصال لوله‌ها با زوایای خاص دارند.
• سیستم‌های HVAC: در سیستم‌های تهویه مطبوع و تهویه صنعتی که مسیرهای لوله‌کشی ممکن است نیاز به انحراف داشته باشند.
• مکان‌هایی با محدودیت‌های معماری: در ساختمان‌های قدیمی یا فضاهای پیچیده که نیاز به عبور لوله‌ها از زوایای خاص است.

نکات مهم در استفاده از تبدیل :

• محاسبه زاویه دقیق: زاویه انحراف باید با دقت محاسبه شود تا هم نیاز سیستم را برآورده کند و هم باعث افت فشار یا تنش اضافی نشود.
• جنس و استاندارد: مانند سایر اتصالات، انتخاب جنس مناسب (کربن استیل، استنلس استیل و …) و رعایت استاندارد ابعادی (مانند ASME/ANSI) حیاتی است.
• پشتیبانی مناسب: به دلیل تغییر راستای محور، این نوع اتصالات ممکن است نیاز به پشتیبانی و اتصالات نگهدارنده بیشتری داشته باشند.

تبدیل کج، نمونه‌ای از نوآوری در طراحی اتصالات لوله‌کشی است که به حل مشکلات پیچیده مهندسی کمک شایانی می‌کند.

زانوی مانیسمان (Elbow): هدایت هوشمندانه جریان سیال

زانوی مانیسمان، یکی از پرکاربردترین اتصالات در هر سیستم لوله‌کشی است. وظیفه اصلی آن، تغییر جهت جریان سیال در مسیر لوله‌کشی است. این تغییر جهت می‌تواند در زوایای مختلفی اتفاق بیفتد، اما رایج‌ترین و پرکاربردترین زوایای تولیدی برای زانویی مانیسمان، ۴۵ درجه و ۹۰ درجه هستند.

چرا زانوی مانیسمان؟

در یک سیستم لوله‌کشی، به ندرت پیش می‌آید که لوله‌ها در یک خط مستقیم و بدون هیچ‌گونه مانع یا نیازی به تغییر مسیر، اجرا شوند. ساختمان‌ها، ماشین‌آلات، توپوگرافی زمین، و حتی محدودیت‌های فضایی، همگی نیازمند تغییر جهت جریان سیال هستند. زانویی مانیسمان با فراهم آوردن این امکان، به مهندسان اجازه می‌دهد تا سیستم‌های لوله‌کشی را به طور کارآمد و مطابق با نیازهای پروژه طراحی و اجرا کنند.

انواع زانوی مانیسمان بر اساس شعاع:

• زانویی شعاع کوتاه (Short Radius Elbow): این زانویی‌ها دارای شعاع انحنای کمتری هستند (معمولاً معادل یک برابر قطر لوله – 1D). به دلیل تغییر جهت سریع‌تر، فضای کمتری اشغال می‌کنند، اما می‌توانند باعث افت فشار بیشتری شوند.
• زانویی شعاع بلند (Long Radius Elbow): این زانویی‌ها دارای شعاع انحنای بزرگتری هستند (معمولاً معادل ۱.۵ برابر قطر لوله – 1.5D، یا ۳ برابر قطر لوله – 3D). شعاع بلندتر باعث می‌شود که جریان سیال به نرمی تغییر مسیر دهد، افت فشار کمتری ایجاد شود، و احتمال فرسایش داخلی لوله کاهش یابد. در بسیاری از کاربردهای صنعتی، به ویژه در خطوط با سرعت جریان بالا یا سیالات ساینده، ترجیح داده می‌شوند.

اهمیت “مانیسمان” بودن زانویی:

در زانویی‌های مانیسمان، تغییر جهت جریان در یک قطعه یکپارچه و بدون درز صورت می‌گیرد. این امر، مقاومت فوق‌العاده‌ای در برابر فشارهای بالا ایجاد می‌کند. در نقاطی که جریان سیال تغییر جهت می‌دهد، معمولاً نیروهای بیشتری به دیواره لوله وارد می‌شود. ساختار بدون درز زانویی مانیسمان، آن را قادر می‌سازد تا این نیروها را بدون هیچ‌گونه نقطه ضعفی تحمل کند.

مزایای استفاده از زانوی مانیسمان:

• تغییر جهت جریان: کاربرد اصلی آن، تغییر جهت خط لوله در زوایای استاندارد (۴۵ و ۹۰ درجه).
• جریان بهینه سیال: به ویژه در انواع شعاع بلند، با کاهش تلاطم، جریان سیال را بهینه کرده و افت فشار را به حداقل می‌رساند.
• کاهش تنش: با امکان اجرای مسیرهای لوله‌کشی پیچیده‌تر، به کاهش تنش‌های ناشی از انبساط حرارتی یا ارتعاش کمک می‌کند.
• افزایش عمر سیستم: مقاومت بالا در برابر فشار و فرسایش، طول عمر خط لوله را افزایش می‌دهد.
• استفاده در صنایع حساس: به دلیل اطمینان‌پذیری بالا، در صنایع نفت، گاز، پتروشیمی، نیروگاهی و حتی صنایع غذایی و دارویی که نیاز به بهداشت و ایمنی بالا دارند، به وفور استفاده می‌شود.

کاربردها:

از خطوط انتقال آب و بخار در ساختمان‌ها گرفته تا سیستم‌های پیچیده انتقال مواد در کارخانجات صنعتی، زانوی مانیسمان حضوری حیاتی دارد. در هر نقطه‌ای که نیاز به دور زدن یک مانع، تغییر جهت در گوشه‌ای از ساختمان، یا اتصال دو بخش از یک دستگاه وجود داشته باشد، زانوی مانیسمان راه‌حل مطمئنی ارائه می‌دهد.

هنگام انتخاب زانوی مانیسمان، عواملی چون سایز لوله، رده فشاری، شعاع انحنا، جنس متریال و استاندارد تولید (مانند ASME B16.9) باید مورد توجه قرار گیرند.

قیمت اتصالات لوله مانیسمان مجموعه‌ای از عوامل تأثیرگذار

تعیین قیمت دقیق اتصالات لوله مانیسمان، فرآیندی پیچیده است که تحت تأثیر عوامل متعددی قرار دارد. این عوامل، هم در زمان خرید و هم در پیش‌بینی هزینه‌های پروژه، نقش بسزایی ایفا می‌کنند. درک این عوامل به خریداران کمک می‌کند تا تصمیمات آگاهانه‌تری اتخاذ کرده و بهترین ارزش را در ازای سرمایه خود دریافت کنند.

عوامل اصلی مؤثر بر قیمت اتصالات لوله مانیسمان:

• جنس ماده اولیه (متریال): این مهم‌ترین عامل تعیین‌کننده قیمت است.
  • فولاد کربن (Carbon Steel): رایج‌ترین و مقرون‌به‌صرفه‌ترین گزینه برای کاربردهای عمومی و دما و فشار معمولی. قیمت آن به قیمت جهانی فولاد وابسته است.
  • فولاد ضد زنگ (Stainless Steel): مانند گرید ۳۰۴ و ۳۱۶. مقاومت بسیار بالایی در برابر خوردگی و دماهای بالا دارد، اما قیمت آن به مراتب بیشتر از فولاد کربن است. این تفاوت به دلیل وجود عناصری مانند کروم و نیکل در ترکیب آن است.
  • آلیاژهای خاص: مانند فولاد آلیاژی (Alloy Steel) برای کاربردهای خاص دماهای بسیار بالا یا پایین، یا فولادهای مقاوم در برابر خوردگی‌های شدید. این متریال‌ها گران‌ترین گزینه‌ها هستند.
• سایز و ابعاد:
  • قطر لوله (Nominal Pipe Size – NPS): اتصالات با قطرهای بزرگتر، معمولاً از مواد بیشتری ساخته شده و گران‌تر هستند.
  • ضخامت دیواره (Wall Thickness) / رده فشاری (Schedule – Sch): لوله‌ها و اتصالات با دیواره ضخیم‌تر (رده‌های بالاتر مانند Sch 40, Sch 80, Sch 160) مقاومت بیشتری در برابر فشار دارند و به مواد اولیه بیشتری نیاز دارند، لذا قیمت بالاتری نیز خواهند داشت.
• نوع اتصالات:
  • تبدیل، زانویی، سه‌راهی، کپ، بوشن و …: هر کدام به دلیل پیچیدگی فرآیند تولید، میزان مواد مصرفی، و تقاضای بازار، قیمت متفاوتی دارند. به عنوان مثال، سه‌راهی‌ها معمولاً گران‌تر از زانویی‌ها هستند.
• استاندارد تولید:
  • اتصالات تولید شده بر اساس استانداردهای بین‌المللی معتبر مانند ASME/ANSI (مانند B16.9 برای اتصالات فورج)، DIN، EN و …، کیفیت بالاتری داشته و قیمت آن‌ها ممکن است با اتصالات فاقد استاندارد مشخص، متفاوت باشد.
• برند و کشور سازنده:
  • برندهای معتبر و شناخته شده، که سابقه کیفی بالایی دارند، معمولاً قیمت بالاتری نیز دارند.
  • کشورهای تولیدکننده نیز بر قیمت تأثیر می‌گذارند. به عنوان مثال، اتصالات وارداتی از برخی کشورها ممکن است به دلیل هزینه‌های حمل و نقل، تعرفه‌های گمرکی و کیفیت بالاتر، گران‌تر باشند.
• نوسانات قیمت فلزات پایه و ارز:
  • قیمت فولاد، نیکل، کروم و سایر فلزات مورد استفاده در تولید اتصالات، مستقیماً بر قیمت نهایی تأثیر می‌گذارد. همچنین، نرخ ارز در کشورهایی که این اتصالات وارد می‌شوند، نقش مهمی در تعیین قیمت نهایی ایفا می‌کند.
• حجم خرید:
  • خرید عمده معمولاً با تخفیف‌های بیشتری همراه است و قیمت واحد کاهش می‌یابد.
• هزینه‌های جانبی:
  • شامل هزینه‌های حمل و نقل، انبارداری، و گاهی گواهینامه‌های کیفی.

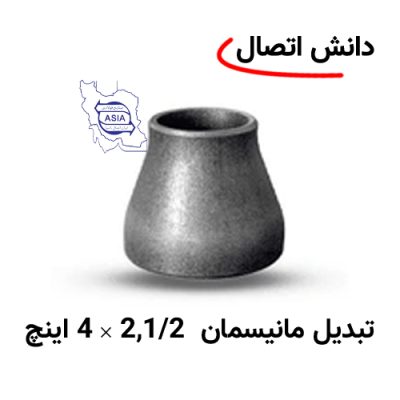

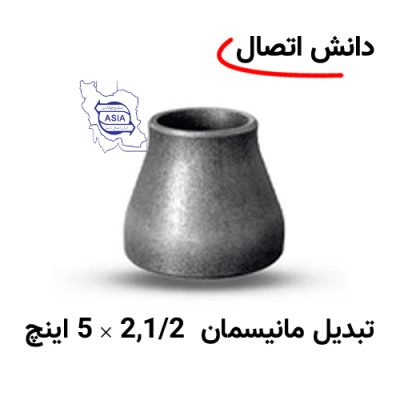

قیمت تبدیل مانیسمان

نحوه استعلام قیمت تبدیل مانیسمان

برای دریافت قیمت دقیق و به‌روز، بهترین راه این است که با تأمین‌کنندگان معتبر و متخصص مانند فروشگاه دانش اتصال تماس بگیرید. این فروشگاه‌ها با دسترسی به بازارهای جهانی و داخلی، قادرند به شما اطلاعات دقیقی در مورد موجودی، قیمت و زمان تحویل ارائه دهند. ارائه مشخصات دقیق (نوع اتصال، سایز، رده، جنس، استاندارد) به استعلام دقیق‌تر قیمت کمک می‌کند.

سه راهی مانیسمان (Tee): نقطه انشعاب یا ترکیب در خطوط لوله

سه راهی مانیسمان، یکی از اتصالات کلیدی در سیستم‌های لوله‌کشی است که وظیفه انشعاب گرفتن از یک خط اصلی یا ترکیب دو جریان ورودی به یک خروجی را بر عهده دارد. این قطعه، امکان ایجاد شبکه‌های پیچیده و کارآمد در انتقال سیالات را فراهم می‌آورد.

ساختار و عملکرد:
سه راهی مانیسمان از یک بدنه اصلی با سه خروجی تشکیل شده است. دو خروجی در یک راستا قرار دارند (مانند خط اصلی) و خروجی سوم از مرکز بدنه، در زاویه ۹۰ درجه نسبت به خط اصلی، منشعب می‌شود. جنس و مقاومت این قطعه، مشابه سایر اتصالات مانیسمان، از اهمیت بالایی برخوردار است، چرا که در نقطه انشعاب، جریان سیال دچار تغییر جهت و توزیع نیرو می‌شود.

انواع سه راهی مانیسمان:

• سه راهی هم‌سایز (Equal Tee): در این نوع، قطر هر سه خروجی (دو سر شاخه اصلی و یک سر شاخه فرعی) با هم برابر است. این رایج‌ترین نوع سه‌راهی است.
• سه راهی کاهنده (Reducing Tee): در این نوع، قطر شاخه فرعی کوچکتر از قطر دو سر شاخه اصلی است. این امکان را می‌دهد که انشعابی با دبی کمتر از خط اصلی گرفته شود.
• سه راهی ماده (Female Tee) و سه راهی نر (Male Tee): این اصطلاحات بیشتر برای اتصالات رزوه ای به کار می‌روند. سه راهی نر دارای رزوه خارجی است و سه راهی ماده دارای رزوه داخلی. در اتصالات مانیسمان صنعتی که معمولاً جوشی یا فلنجی هستند، این تمایز کمتر کاربرد دارد.

مزایای استفاده از سه‌راهی مانیسمان:

• ایجاد انشعاب: قابلیت انشعاب‌گیری از خط اصلی برای تأمین سیال به بخش‌های دیگر.
• ترکیب جریان: امکان ادغام دو جریان سیال از دو مسیر مختلف به یک مسیر مشترک.
• توزیع جریان: برای مواردی که نیاز به تقسیم جریان به دو مسیر هم‌دما و هم‌فشار وجود دارد.
• قابلیت اطمینان بالا: ساختار مانیسمان، مقاومت فوق‌العاده‌ای در برابر فشارهای داخلی، ضربات قوچ (Water Hammer) و تنش‌های محیطی فراهم می‌کند.
• مناسب برای سیالات حساس: به دلیل سطح داخلی صاف و یکنواخت، کمتر باعث ایجاد تلاطم و افت فشار می‌شود و برای انتقال سیالات حساس مناسب است.

کاربردها:
سه‌راهی مانیسمان در طیف وسیعی از صنایع به کار می‌رود:

• صنایع نفت و گاز: در خطوط انتقال نفت، گاز، و مجتمع‌های پتروشیمی برای انشعاب‌گیری از خطوط اصلی یا ترکیب جریان‌ها.
• نیروگاه‌ها: در سیستم‌های بخار، آب و سوخت.
• سیستم‌های آتش‌نشانی: برای توزیع آب به شلنگ‌ها و اسپرینکلرها.
• سیستم‌های آبرسانی و فاضلاب: در شبکه‌های توزیع آب و جمع‌آوری فاضلاب.
• صنایع شیمیایی: در خطوط انتقال مواد شیمیایی.
• سیستم‌های تهویه صنعتی: برای تقسیم یا ترکیب جریان هوا.

هنگام انتخاب سه‌راهی مانیسمان، مهم است که سایز تمام خروجی‌ها، رده فشاری، جنس متریال و استاندارد تولید (مانند ASME B16.9) به دقت مورد بررسی قرار گیرند تا تطابق کامل با نیازهای سیستم تضمین شود.

قیمت اتصالات مانیسمان رده ۴۰ (Schedule 40): استانداردی پرکاربرد

اتصالات مانیسمان رده ۴۰ (Schedule 40)، یکی از پرکاربردترین و رایج‌ترین انواع اتصالات در بازار ایران و بسیاری از نقاط جهان محسوب می‌شود. اصطلاح “رده ۴۰” به ضخامت دیواره لوله و اتصال در مقایسه با قطر خارجی آن اشاره دارد و استاندارد ASME B36.10M اساس این طبقه‌بندی را تعیین می‌کند.

مفهوم رده فشاری (Schedule):
Schedule Number (Sch) یک پارامتر استاندارد برای تعیین ضخامت دیواره لوله‌های فلزی است. این عدد مستقیماً به فشار کاری لوله ارتباطی ندارد، بلکه نسبت ضخامت دیواره به قطر خارجی لوله را نشان می‌دهد. برای لوله‌های با قطر خارجی یکسان، Schedule Number بالاتر به معنی ضخامت دیواره بیشتر و در نتیجه مقاومت بیشتر در برابر فشار است.

چرا رده ۴۰ پرکاربرد است؟
رده ۴۰ تعادل مناسبی بین ضخامت دیواره، وزن، و توانایی تحمل فشار را ارائه می‌دهد. این رده برای طیف وسیعی از کاربردهای صنعتی و ساختمانی، که فشارهای کاری در محدوده متوسط قرار دارند، ایده‌آل است. به همین دلیل، تقاضا برای اتصالات مانیسمان رده ۴۰ بالا بوده و تنوع محصولات و دسترسی به آن‌ها نیز بیشتر است.

مشخصات عمومی اتصالات مانیسمان رده ۴۰:

• جنس: معمولاً از فولاد کربن (مانند ASTM A234 WPB) تولید می‌شوند، اما بسته به نیاز، می‌توانند از جنس فولاد ضد زنگ یا آلیاژهای دیگر نیز باشند.
• ابعاد: این اتصالات برای پوشش دادن محدوده وسیعی از سایزهای لوله (از ۱/۲ اینچ تا چندین اینچ) تولید می‌شوند.
• نوع اتصالات: شامل زانویی، سه‌راهی، تبدیل، بوشن، کپ و … که همگی با ضخامت دیواره مربوط به رده ۴۰ تولید می‌شوند.
• استاندارد تولید: اغلب مطابق با استاندارد ASME B16.9 (برای اتصالات فورج) یا ASTM A234 (برای متریال).

عوامل مؤثر بر قیمت اتصالات رده ۴۰:
با وجود اینکه “رده ۴۰” یک مشخصه ثابت است، قیمت این اتصالات همچنان تحت تأثیر عوامل ذکر شده در بخش “قیمت اتصالات لوله مانیسمان” قرار دارد، از جمله:

• جنس متریال: فولاد کربن رده ۴۰ ارزان‌تر از استنلس استیل رده ۴۰ است.
• سایز: اتصالات سایز بزرگتر گران‌ترند.
• برند سازنده: برندهای معتبر قیمت بالاتری دارند.
• نوسانات بازار: قیمت مواد اولیه و ارز.

کاربرد اتصالات رده ۴۰:

• خطوط انتقال آب و گاز در صنعت: در بسیاری از کارخانجات و پالایشگاه‌ها.
• سیستم‌های آتش‌نشانی.
• سیستم‌های لوله‌کشی بخار با فشار متوسط.
• پروژه‌های ساختمانی: برای سیستم‌های تأسیساتی.
• انتقال سیالات صنعتی عمومی.

انتخاب اتصالات مانیسمان رده ۴۰، به شرطی که فشار کاری و شرایط محیطی پروژه با توانایی‌های این رده همخوانی داشته باشد، یک انتخاب اقتصادی و مطمئن خواهد بود. درک دقیق نیاز پروژه و مشورت با کارشناسان، به انتخاب صحیح کمک می‌کند.

تبدیل گالوانیزه مقاومت در برابر خوردگی با پوشش روی

تبدیل گالوانیزه، نوعی اتصال لوله‌کشی است که برای تغییر قطر لوله‌ها به کار می‌رود و ویژگی منحصر به فرد آن، برخورداری از پوشش گالوانیزه بر روی سطح فلز است. گالوانیزاسیون فرآیندی است که در آن، قطعات فلزی با لایه‌ای از فلز روی (Zinc) پوشانده می‌شوند تا مقاومت آن‌ها در برابر خوردگی به طور چشمگیری افزایش یابد.

فرآیند گالوانیزاسیون (Hot-Dip Galvanizing):
در گالوانیزاسیون گرم، قطعات فلزی (پس از تمیزکاری کامل) در حمامی از روی مذاب غوطه‌ور می‌شوند. روی، واکنشی شیمیایی با فلز پایه (معمولاً فولاد) انجام داده و یک لایه آلیاژی بین روی و فولاد تشکیل می‌دهد که بسیار چسبنده و مقاوم است. لایه خارجی نیز از روی خالص تشکیل شده است. این پوشش، دو نوع محافظت ایجاد می‌کند:

1. محافظت سدی: لایه روی به عنوان یک مانع فیزیکی، مانع تماس آب و اکسیژن با سطح فولادی می‌شود.
2. محافظت کاتدی (Sacrificial Protection): اگر پوشش روی در نقطه‌ای خراشیده شود و فولاد نمایان گردد، روی به عنوان یک آند فعال، خود را فدا کرده و خوردگی فولاد را کندتر می‌کند.

مزایای تبدیل گالوانیزه:

• مقاومت عالی در برابر خوردگی: این اصلی‌ترین مزیت است. پوشش روی، به ویژه در محیط‌های مرطوب یا در معرض مواد شیمیایی ضعیف، طول عمر قطعه را به شدت افزایش می‌دهد.
• مناسب برای سیستم‌های آبرسانی: در خطوط انتقال آب آشامیدنی و غیرآشامیدنی، جایی که تماس با آب اجتناب‌ناپذیر است، گالوانیزه از خوردگی لوله و آلودگی آب جلوگیری می‌کند.
• مناسب برای سیستم‌های تهویه: در کانال‌های هوا و سیستم‌های تهویه مطبوع که ممکن است با رطوبت هوا در تماس باشند.
• کاهش نیاز به نگهداری: قطعات گالوانیزه نیاز به رنگ‌آمیزی یا پوشش‌های محافظتی مجدد کمتری دارند.
• ظاهر مناسب: سطح نقره‌ای براق گالوانیزه، در بسیاری از کاربردها ظاهری مطلوب ایجاد می‌کند.

معایب تبدیل گالوانیزه:

• غیر قابل استفاده در محیط‌های بسیار خورنده: در محیط‌های بسیار اسیدی یا حاوی مواد شیمیایی قوی، پوشش گالوانیزه ممکن است به سرعت از بین برود.
• عدم مناسبت برای دماهای بسیار بالا: در دماهای بالا (بالاتر از ۲۰۰-۲۵۰ درجه سانتی‌گراد)، روی شروع به تبخیر شدن می‌کند.
• عدم مناسبت برای جوشکاری: اگرچه امکان جوشکاری قطعات گالوانیزه وجود دارد، اما این کار نیازمند رعایت نکات ایمنی خاص (مانند تهویه قوی برای جلوگیری از استنشاق بخارات روی) است و کیفیت جوش ممکن است تحت تأثیر قرار گیرد. همچنین، پوشش گالوانیزه در اطراف محل جوش از بین می‌رود و نیاز به پوشش مجدد دارد.
• عدم مناسبت برای کاربردهای خاص: در صنایعی مانند صنایع غذایی یا دارویی که بهداشت بسیار بالاست، ممکن است استفاده از استنلس استیل ترجیح داده شود.

کاربردها:

• سیستم‌های لوله‌کشی آب ساختمان‌ها: لوله‌های آب سرد و گرم، خطوط آبرسانی.
• سیستم‌های فاضلاب و زهکشی.
• کانال‌های هوا و سیستم‌های تهویه.
• پروژه‌های عمرانی: مانند سازه‌های فلزی که نیاز به محافظت در برابر رطوبت دارند.
• تجهیزات کشاورزی.

در انتخاب تبدیل گالوانیزه، علاوه بر سایز و نوع اتصال، باید به ضخامت پوشش گالوانیزه نیز توجه کرد که معمولاً بر اساس استاندارد مشخص می‌شود.

نکات مهم در انتخاب و نصب تبدیل مانیسمان: تضمین ایمنی و کارایی

انتخاب صحیح و نصب اصولی تبدیل مانیسمان، نقشی حیاتی در طول عمر، ایمنی و کارایی کل سیستم لوله‌کشی ایفا می‌کند. یک انتخاب نادرست یا نصب غیر اصولی می‌تواند منجر به نشتی، خرابی زودرس، افت فشار غیرضروری و حتی خطرات جدی شود. در این بخش، به مهم‌ترین نکاتی که باید در این زمینه مد نظر قرار داد، می‌پردازیم:

الف) نکات مهم در انتخاب تبدیل مانیسمان:

1. تعیین دقیق سایز لوله‌ها:
   • اولین قدم، مشخص کردن دقیق قطر خارجی و ضخامت دیواره لوله‌هایی است که قرار است به هم متصل شوند. تبدیل باید دقیقاً برای این سایزها طراحی شده باشد.
2. تعیین رده فشاری (Schedule):
   • مهم‌ترین عامل در انتخاب، فشار کاری سیستم است. تبدیل باید قادر به تحمل حداکثر فشار کاری (و همچنین فشارهای دینامیکی احتمالی مانند ضربه قوچ) باشد. رده فشاری (Schedule) انتخاب شده باید حداقل برابر یا بالاتر از رده فشاری لوله‌ها باشد.
   • نکته: همیشه به یاد داشته باشید که اتصالات مانیسمان، به دلیل ساختارشان، معمولاً تحمل فشاری بیشتری نسبت به لوله‌های هم‌رده دارند، اما انتخاب بر اساس لوله اصلی انجام می‌شود.
3. انتخاب جنس ماده اولیه (متریال):
   • نوع سیال: آیا سیال خورنده است (اسید، باز، نمک)، ساینده است (حاوی ذرات جامد)، یا تمیز و بی‌خطر (مانند آب آشامیدنی)؟
   • دما: دمای سیال و محیط اطراف چه قدر است؟ برخی مواد در دماهای بالا یا پایین خواص خود را از دست می‌دهند.
   • محیط نصب: آیا قطعه در معرض رطوبت، بخار، مواد شیمیایی محیطی، یا خوردگی قرار دارد؟
   • متداول‌ترین متریال‌ها:
     • فولاد کربن (Carbon Steel): برای کاربردهای عمومی، دما و فشار متوسط.
     • فولاد ضد زنگ (Stainless Steel – SS304, SS316): برای مقاومت در برابر خوردگی، دماهای بالا و صنایع غذایی/دارویی.
     • آلیاژهای خاص: برای شرایط بسیار سخت.
     • گالوانیزه: برای افزایش مقاومت در برابر خوردگی در محیط‌های مرطوب و سیستم‌های آبرسانی.
4. نوع تبدیل:
   • تبدیل هم‌مرکز (Concentric Reducer): مرکز دو لوله بر هم منطبق است. برای جریان عمودی یا مواقعی که افت فشار اهمیت حیاتی دارد، مناسب است.
   • تبدیل خارج از مرکز (Eccentric Reducer): مرکز دو لوله بر هم منطبق نیست. معمولاً در خطوط افقی استفاده می‌شود تا از تجمع هوا در بخش بالایی یا رسوب در بخش پایینی جلوگیری کند.
   • تبدیل کج (Off-set Reducer): در صورت نیاز به تغییر همزمان قطر و راستای لوله.
5. رعایت استانداردها:
   • اطمینان حاصل کنید که تبدیل مطابق با استانداردهای بین‌المللی معتبر مانند ASME/ANSI (مانند B16.9 برای اتصالات فورج، B16.5 برای فلنج‌ها)، DIN، EN و … تولید شده است. این استانداردها ابعاد، تلورانس‌ها، خواص مکانیکی و روش‌های تست را مشخص می‌کنند.
6. تولیدکننده و برند:
   • خرید از تولیدکنندگان و فروشندگان معتبر، اطمینان از کیفیت، اصالت کالا و رعایت استانداردهای تولید را فراهم می‌کند.

ب) نکات مهم در نصب تبدیل مانیسمان:

1. آماده‌سازی لوله‌ها:
   • انتهای لوله‌ها باید تمیز، صاف و عاری از هرگونه آسیب، خوردگی یا پلیسه باشند.
2. روش اتصال:
   • جوشی (Butt Weld): رایج‌ترین روش برای سایزهای بزرگ. نیاز به جوشکار ماهر و رعایت دقیق استانداردهای جوشکاری دارد. اتصالات جوشی باید با دقت در محل قرار گرفته و سپس جوشکاری شوند.
   • رزوه ای (Threaded): برای سایزهای کوچک. استفاده از نوار تفلون یا خمیرهای مخصوص برای آب‌بندی صحیح رزوه ضروری است.
   • ساکولت (Socket Weld): لوله تا عمق مشخصی درون سوکت اتصال قرار می‌گیرد. نیاز به جوشکاری دور تا دور سوکت دارد.
   • فلنجی (Flanged): در صورتی که تبدیل فلنج‌دار باشد، از پیچ و مهره و واشر (Gasket) مناسب برای اتصال به فلنج لوله‌ها استفاده می‌شود.
3. تراز بودن و هم‌راستایی:
   • در هنگام نصب، به ویژه برای تبدیل‌های هم‌مرکز و خارج از مرکز، اطمینان حاصل کنید که لوله‌ها به درستی تراز شده‌اند. تبدیل نباید تحت فشار یا کشش شدید نصب شود؛ لوله‌ها باید در راستای صحیح خود قرار گیرند.
4. جوشکاری (در صورت لزوم):
   • استفاده از الکترود یا فیلر متناسب با جنس لوله و اتصال.
   • رعایت تکنیک‌های صحیح جوشکاری برای حصول نفوذ کامل و جلوگیری از تخلخل.
   • بازرسی چشمی و در صورت لزوم، تست‌های غیرمخرب (NDT) مانند تست رادیوگرافی یا اولتراسونیک پس از جوشکاری.
5. آب‌بندی:
   • اطمینان از آب‌بندی کامل در اتصالات رزوه ای، فلنجی و حتی جوشی.
6. پشتیبانی لوله‌ها:
   • بسته به سایز، وزن و نوع سیال، ممکن است نیاز به استفاده از بست‌ها و پایه‌های نگهدارنده مناسب برای لوله‌ها در نزدیکی اتصال باشد تا از وارد آمدن تنش اضافی به تبدیل جلوگیری شود.
7. تست پس از نصب:
   • پس از اتمام نصب، انجام تست فشار (مانند تست هیدرو استاتیک) برای اطمینان از عدم نشتی و عملکرد صحیح سیستم الزامی است.

با رعایت این نکات، می‌توانید از عملکرد ایمن و طولانی‌مدت تبدیل مانیسمان و کل سیستم لوله‌کشی خود اطمینان حاصل کنید.

دانش اتصال، همراه مطمئن شما

در این مقاله جامع، سفری عمیق به دنیای تبدیل مانیسمان و سایر اتصالات مرتبط با آن داشتیم. از ماهیت بی‌نظیر “بدون درز” بودن که تضمین‌کننده مقاومت و ایمنی در برابر فشارهای بالا است، گرفته تا تشریح دقیق انواع اتصالات مانند گپ، تبدیل کج، زانویی، سه‌راهی و همچنین بررسی مشخصات کلیدی مانند رده ۴۰ و گالوانیزه.

درک کردیم که چگونه عواملی چون جنس ماده اولیه، سایز، رده فشاری، استاندارد تولید و برند سازنده، همگی بر انتخاب و قیمت این قطعات تأثیرگذارند. همچنین، با تأکید بر اهمیت نکات کلیدی در انتخاب و نصب، سعی کردیم تا شما را در مسیر دستیابی به یک سیستم لوله‌کشی مطمئن و کارآمد یاری رسانیم.

چرا دانش اتصال؟
انتخاب تأمین‌کننده مناسب برای خرید اتصالات مانیسمان، به اندازه انتخاب خود محصول، اهمیت دارد. در فروشگاه دانش اتصال، ما به درک عمیق نیازهای شما و ارائه محصولاتی با بالاترین کیفیت باور داریم. ما مفتخریم که مجموعه‌ای کامل از انواع تبدیل مانیسمان، زانویی، سه‌راهی، گپ و سایر اتصالات مورد نیاز شما را با ضمانت اصالت و قیمت رقابتی عرضه می‌کنیم.

• کیفیت تضمین شده: تمامی محصولات ما از برندهای معتبر و با رعایت بالاترین استانداردهای کیفی تهیه شده‌اند.
• تنوع محصولات: ما طیف وسیعی از اتصالات مانیسمان را در سایزها، رده‌های فشاری و جنس‌های مختلف، از جمله کربن استیل، استنلس استیل و گالوانیزه، در اختیار داریم.
• مشاوره تخصصی: تیم کارشناسان ما آماده ارائه مشاوره رایگان برای انتخاب بهترین محصول متناسب با نیاز پروژه‌ی شما هستند.
• قیمت مناسب: با حذف واسطه‌ها و بهره‌گیری از توان خرید بالا، ما بهترین قیمت‌ها را به شما ارائه می‌دهیم.

دیگر نگران انتخاب و خرید اتصالات مانیسمان نباشید!
با تکیه بر دانش و تجربه چندین ساله در صنعت پایپینگ، فروشگاه دانش اتصال آماده است تا شما را در تمامی مراحل، از مشاوره تا تحویل کالا، همراهی کند.

همین امروز با ما تماس بگیرید و از خدمات ویژه ما بهره‌مند شوید:

☎️ شماره تماس: 09122242418

برای دریافت مشاوره رایگان، استعلام قیمت به‌روز و ثبت سفارش، همین حالا تماس بگیرید و آینده‌ای ایمن و پایدار را برای پروژه‌هایتان رقم بزنید.

کلمات کلیدی: قیمت تبدیل مانیسمان
